ヤマハGPSプロッタ魚群探知機・YFHシリーズ 機能紹介
機能満載でボートフィッシングがもっと楽しくなる！デジタルテクノロジーでクリアな高画質のYFHシリーズを機能別に解説。
デジタルテクノロジーでクリアな高画質のYFHシリーズ
受信した微弱な信号をダイレクトにデジタル変換する新しい技術を導入したモデルです。
これにより、状況に応じた最適なフィルタリングが可能になり、深場ではさらに深い海底をとらえ、浅場ではより高分解能を実現し、水深に応じた最適な映像を表示します。
また、1クラス上のモデルを凌駕するシャープで雑音（ノイズ）の少ない高品質な画像表現を実現しました。
魚探がより身近な存在となり、より必須アイテムに！
「new pec」対応モデル YFHⅡ121Sシリーズ
「new pec（ニューペック）」は（一財）日本水路協会が発行する航海用電子参考図です。
小型船の使い勝手に即して開発され、日本全国の沿岸部を完全にカバーし、2m/5m/10mの等深線データや定置網、漁具、航路標識なども表示します。「new pecファミリー」として、プレシャーボードから内航船まで、さまざまなニーズに応えるナビゲーションのスタンダードとして利用されています。
※オプション品の「new pec SDカード」をお求め頂き、ご利用ください。
使って便利！見て楽しい！ デジタルならではの多彩な機能
好評のおさかなキャラクターで釣りをもっと楽しく！
おさかなサイズ・深度表示
振動子で受信した反応を識別し、魚の反応を3種類のおさかなキャラクターとサイズ（1～99）で表示します。また、海底からの高さ、海面からの深さを表示することができます。
感覚的に反応がわかりやすく、より釣りが楽しくなる便利な機能です。
- おさかなキャラクター表示機能は、周波数50/200kHz、50&200kHzのみ対応しています。また、100mレンジ以内で使用可能です。
- サイズ表示や深度表示の数値は、様々な要因により誤差が生じる場合があります。あくまでも参考値としてお考えください。
別々の感度設定が可能
同一周波数2画面表示
同じ周波数の魚探画像を2画像に分割表示し、それぞれの感度を調節する事ができます。
鮮明な画像のセッティングが誰でもかんたんに！
全画面感度調整
これまでの魚探では感度を変更するとその時点から変わっていましたが、デジタル魚探では画面上（過去の記録）の感度の変更ができるようになりました。この機能が搭載されたことで、画面全体（過去の記録）を見ながら感度調整ができるため、これから魚探をはじめる方でも鮮明な画像をマニュアル（手動）セッティングできます。
色分けされた海底地形で釣りのポイントが一目瞭然！ デプスマッピング®機能
- デプスマッピング®機能は本多電子㈱の登録商標です。
デプスマッピング®機能対応モデル：YFHⅡ09WS/YFHⅡ104S/YFHⅡ121Sシリーズ
魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形を描写する機能です。
標準の地図では表現されない海底起伏や漁礁などが可視化されるため、絶好の釣りポイントがより分かりやすくなります※。
得られた深度データをもとに海底地形を色分けして表示します。
- デプスマッピング®機能は走行しながら計測した深度をもとに海底地形を推測し表示する機能です。実際の地形とは異なる場合があります。
デプスマッピング®機能は【かんたんモード】または【詳細モード】いずれかの設定で使用します（機種により異なります）。
- デプスマッピング®機能をはじめて使う方は【かんたんモード】がおすすめです。
- 自分でこまかな設定をしたい方は【詳細モード】にするとより詳細な設定ができます。
モデル別仕様
全モデル共通：プロッター画面上に表示できるのは1ブロックのみです。
YFHⅡ104S
- 本体内部に約50時間記憶可能※
- 1ブロック(約50時間)×30ブロックを本体内の地図記憶領域に記憶可能。
- オプションのメモリーカードKD05-Cにも30ブロック記憶可能。
- 記録距離間隔 約5m、船速 約5knの場合。設定や船速等の条件により記録時間は増減します。最短では約18時間となります。
YFHⅡ09WS
- 30ブロック分を本体内の地図記憶領域に記憶可能。
YFHⅡ121S
- 本体内部に約100時間記憶可能※
- 市販のUSBメモリーに1ブロック(約100時間)×30ブロック記憶可能。
- 記録距離間隔 約5m、船速 約5knの場合。設定や船速等の条件により記録時間は増減します。最短では約36時間となります。
各地測量データ画像集
ボンディング処理で、画面の見やすさが大幅アップ！

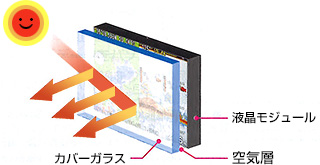

液晶とカバーガラスを特殊技術で貼り付けることにより、空気層をなくし、反射を抑制し視認性を向上させるとともに結露を防止します。
従来の液晶
カバーガラス表面、カバーガラスと空気層の接触面、液晶モジュール表面で反射が起こるため、視認性が悪化します。
ボンディング液晶
反射は保護カラス表面のみでクリアな表示。また、空気層がないため結露しません。
ヤマハ艇用 Gスカッパー取付振動子
標準装備機種：YFHⅡ104S-F66i/YFHⅡ09WS-F66i/YFHⅡ121S-F66i
振動子TD28（600W 50/200kHz）にネジ溝を切ったことにより、直接、イケス内Gスカッパーに振動子をネジ込んで取り付けることが可能となりました。Gスカッパーであれば、誰でも簡単にしかも均一に取り付けできます。
イケス内から見た状態
船底から見た状態
取り付けについてのご注意
イケス内になる入水側2ヶ所の内いずれかの1ヶ所に取り付けてください。
取り付けることにより、イケス面の水位が変動することがありますが、その際には、水位調整が可能な「マルブリーザーパイプ」などを並用してください。
イケス内に入水側、排水側各1ヶ所しかない場合はイケスとして使用できなくなります。
Gスカッパーへの取付は陸上で作業して下さい。TD28Gをねじ込んだらシリコンで防水処理を行って下さい。
- 取扱説明書の「振動子取り付け」に掲載しています。
AISターゲット表示機能 他船の動きを把握して安全航海をサポート！
AIS受信機（別売）で受信した、他船の識別情報を表示することができます。
（オプションの接続ケーブル XC-134Hが必要です。）
ターゲットにカーソルを合わせると、MMSI番号と船名（静的情報が受信できている場合のみ）を表示させることができます。
その状態で“実行キー”を押すと、さらに詳しい情報を表示させることができます。
その他の便利機能
- オーシャングラフィックモード
進行方向の状況を捉えやすく表示
- フロントワイド
進行方向エリアを広く見やすく表示
- 魚探距離スケール表示
魚探画面上に横軸方向の距離を表示
- 探知範囲表示機能
魚探/地図画面上に探知範囲を表示！
- 時間マーカー表示
おおよその到達時間がわかる
- 潮汐グラフ
全国827港を自動表示します。
- マーク位置の日時・水深・水温表示
マーク時に自動登録されます
- 魚探カーソル機能
ピンポイントでボートを戻せる！
- 超音波発振停止
魚探を使用しない時の省電力機能
- インパネモード
航海に必要な情報をまとめて表示！
- かんたんマーク編集
色・形の変更、コメントもらくらく編集！
- 海の駅表示
全国の情報を内蔵しています
- 底質判別機能
底質の見極めに役立つ
- 画面保存機能
画像データとして記録できます！
- AISターゲット表示機能
他船の動きを把握して安全航海をサポート！
