YJ-20 ZENITH

内装の取り外し方法

内装を清潔に保つために、チークパッド・コンフォートライナーは取り外して洗うことができます。
また、別売の厚みの違う内装を装着することで最適なフィッティングを実現できます。

チークパッドの取り外し

1. ヘルメットを押さえながらチークパッドのスナップを外します。

2. チークパッドの縁材を引き抜きます。

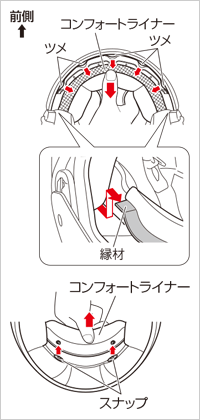

コンフォートライナーの取り外し

コンフォートライナーの縁材の両端を引き抜きます。（イラスト吹き出し参照）
前側のツメ（5ヶ所）と後側のスナップ（2ヶ所）を外し、コンフォートライナーをヘルメット本体内部から抜き取ります。

内装の取り付け方法

チークパッドの取り付け

1. 左右いずれのチークパッドか確認し、チークパッドの孔にあごひもを通します。

2. 縁材をシェルとライナーの間に差し込みます。

3. チークパッドのスナップを合わせ、「パチン」と音がするまで押さえ付けます。

コンフォートライナーの取り付け

1. コンフォートライナーの前後を確認し、ヘルメット本体内部に入れます。

2. コンフォートライナーの縁材の両端を、ライナーのすき間に差し込みます。（イラストの吹き出し参照）

3. 前側のコンフォートライナーは、縁材のツメ（5ヶ所）をヘルメットの孔に差し込みます。

4. 後ろ側のコンフォートライナーは、スナップ（2ヶ所）を合わせ、「パチン」と音がするまで押さえ付けます。

ベンチレーションの開閉

トップベンチレーション

1. 開けるときは、ベンチレーション上部のシャッターを後ろ側にスライドさせます。
   空気の入る量は2段階で調節できます。

2. 閉めるときは、シャッターを前側にスライドさせます。

注 意

開閉方向以外の向きに無理な力をかけないでください。ベンチレーションが破損する恐れがあります。
