YJ-17 ZENITHシリーズ(YJ-17 ZENITH/P)

シールドの取外しと取付け方についてご紹介します。

シールドの取り扱い方法

YJ-17 ZENITHシリーズ(YJ-17 ZENITH/P)

YJ-17 ZENITHシリーズ

シールドの取り外し方法

シールドは取り外して清掃することができます。

  1. シールドの取り外し方法シールドを全開位置まで開きます。

  2. ロックレバーを後側にスライドさせたまま保持します。

  3. シールドの取り外し方法シールドを垂直に持ち上げて取り外します。反対側も同じように取り外します。

注 意
ロックレバーが解除されていない状態で無理にシールドを取り外すと破損する恐れがあります。ロックレバーはいっぱいまでスライドさせてください。

モデルの先頭へ

シールドの取り付け方法

  1. シールドの取り付け方法ロックレバーを後ろ側にスライドさせたまま保持します。

  2. シールドのツメをシールドベースの穴にはめます。

  3. ロックレバーを離してシールドをロックします。

  4. シールドの取り付け方法シールドのツメ部分を押さえつけ、ツメを奥まで押し込みます。

  5. シールドを繰り返し開閉し、確実に取り付けられているか確認します。

警 告
ツメがシールドベースにはまっていないと、走行中にシールドが外れ、思わぬ事故を引き起こす恐れがあります。シールド取り付け後は、シールドの開閉作業を数回繰り返し、ツメが確実にはまっていることを確認してください。

モデルの先頭へ

サンバイザーの取り扱いのご注意

レバーをスライドさせてサンバイザーの位置を3段階に調節できます。

1位置(標準位置):
前傾姿勢で乗車する場合(スポーツバイク)や鼻付近を開けておきたい場合に適しています。
2位置(低め位置):
比較的体を起こした姿勢で乗車する場合(クルーザーやツーリングバイク)に適しています。
3位置(取外位置):
サンバイザーを外したり交換するときの位置です。3位置にするには(1)リリースボタンを押しながら(2)レバーをスライドさせます。
サンバイザーを収納するときはリリースボタンを押します。
サンバイザーの取り扱いのご注意
警 告
・サンバイザーにはシールド機能はありません。シールドを開けて、サンバイザーのみでの走行はしないでください。サンバイザーが割れ、思わぬ事故につながる恐れがあります。
・運転中にサンバイザーを持って操作しないでください。サンバイザーが外れ、思わぬ事故につながる恐れがあります。
・夜間、トンネル走行時、雨天時はサンバイザーを使用しないでください。視界不良により思わぬ事故につながる恐れがあります。
・サングラスやスモーク・オレンジ・ミラー加工等を施したシールドと併用しないでください。視界が暗くなり思わぬ事故につながる恐れがあります。
注 意
サンバイザーを持って位置の調整をしないでください。サンバイザー機構が破損する恐れがあります。ヘルメット上部にあるレバーとリリースボタンを使用してください。

モデルの先頭へ

サンバイザーの取り外し方法

サンバイザーは取り外して清掃することができます。

  1. サンバイザーの取り外し方法レバーを3位置にスライドさせます。≫ レバーのスライド方法はこちら

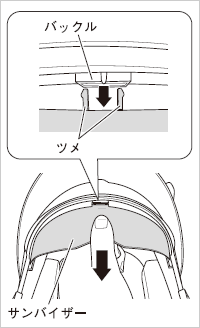

  2. サンバイザーの中央を持ち、バックルからツメをまっすぐ引き抜きます。

    注 意
    引き抜くときは少しずつ力を加えて慎重に作業してください。瞬発的に強い力で引き抜くとツメが破損する恐れがあります。

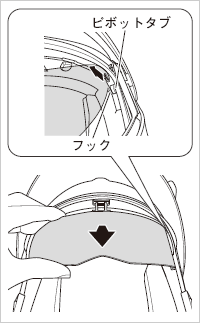

  3. サンバイザーの取り外し方法サンバイザーの両側にあるフックをピボットタブから引き抜きます。

モデルの先頭へ

サンバイザーの取り付け方法

  1. サンバイザーの取り付け方法レバーを3位置にスライドさせます。≫ レバーのスライド方法はこちら

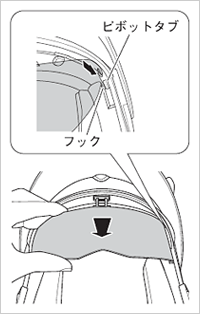

  2. サンバイザーの両側にあるフックを、ピボットタブに引っ掛けます。

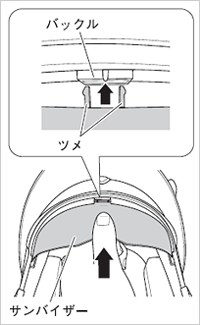

  3. サンバイザーの取り付け方法サンバイザーの中央を持ち、ツメをバックルにまっすぐ差し込みます。

  4. サンバイザーを動かして確実に取り付けていることを確認します。

警 告
サンバイザーが正しく取り付けられていないと、走行中にサンバイザーが外れ、思わぬ事故につながる恐れがあります。サンバイザー取り付け後は、シールドの開閉作業を数回繰り返し、フック及びツメが確実にはまっていることを確認してください。
注 意
サンバイザーに指紋などの汚れがついたときは、湿らせたやわらかい布でやさしくふいてください。
