シールドの取り扱い方法
YX-6 ZENITHシリーズ（YX-6 ZENITH/Graphic）
シールドシールドの取り外し方法
ヘルメットを机の上等の安定した場所に置きます。バイザーのセンタースクリューを外します。
バイザーのサイドスクリューを外します。バイザーとシールドが外れる状態になります。
バイザーとシールドをヘルメットから取外します。
- 要 点
- サイドスクリューとボルトリングの紛失に注意してください。
シールドの取り付け方法
ヘルメットを机の上等の安定した場所に置きます。バイザーを上にしてシールドを重ね、プレートギアガイドに合わせます。
-
ボルトリングとサイドスクリューを取付けます。
- 警 告
- サイドスクリューの取り付け時に強く締め込まないでください。破損する恐れがあります。締め込みが重たくなった時点で十分に固定されています。
センタースクリューを取付けます。
- 警 告
- ・シールドとバイザーの取り付け後は、バイザーとシールドが確実に固定されていることを確認してください。
- ・スクリューが緩んでいないか定期的に確認してください。スクリューが緩んでいると、バイザー及びシールドが落下する恐れがあります。
バイザー角度の調整方法

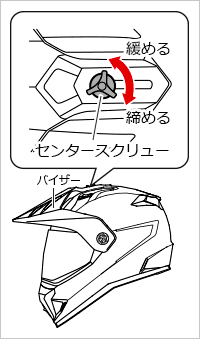

バイザーのセンタースクリューを緩めます。
バイザーの角度を調整します。センタースクリューを締め付けます。
