シールドの取り扱い方法
YJ-22/YJ-22II ZENITH
シールドシールドの取り外し方法
シールドを全閉位置まで閉じます。
シールドサイドカバーを矢印の方向に回して解錠し、取外します。
反対側も同じように取外します。
シールドを全開位置まで開き、シールドを外側に押し広げながら取外します。
反対側も同じように取外します。
- 注 意
- シールドが全開位置になっていない状態で無理にシールドを取外すと破損する恐れがあります。
シールドが全開位置になっていることを確認してください。
シールドの取り付け方法
シールド両側ともにシールド孔とシールドベースのツメの位置を合わせてはめ込み、シールドを全閉位置まで閉じます。

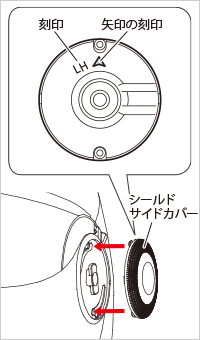

シールドサイドカバー内側のLH刻印を確認し、矢印が上に来るようにシールドベース左側にはめ込みます。
反対側（右側）も同様にRHの刻印を確認して取付けます。

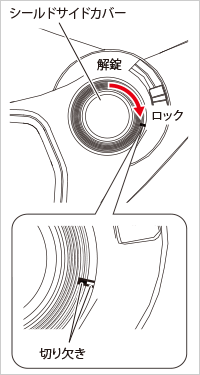

シールドサイドカバーを矢印の方向に回してロックします。
シールドサイドカバー表面の切り欠きとシールド表面の切り欠きが揃っていることを確認してください。
揃っていない場合は左右が正しく取付けられていない可能性があります。
左右逆にして再度取付けてください。
シールドを繰り返し開閉し、確実に取付けられているか確認します。
- 警 告
- シールド孔がシールドベースのツメにはまっていないと、走行中にシールドが外れ、思わぬ事故を引き起こす恐れがあります。
シールド取付け後は、シールドの開閉作業を数回繰り返し、ツメが確実にはまっていることを確認してください。
